22.04.2021

Parametriske entiteter i ELI PRO

I ELI PRO 2022 har vi utviklet parametriske entiteter for føringsveier og fordelinger.

Føringsveier

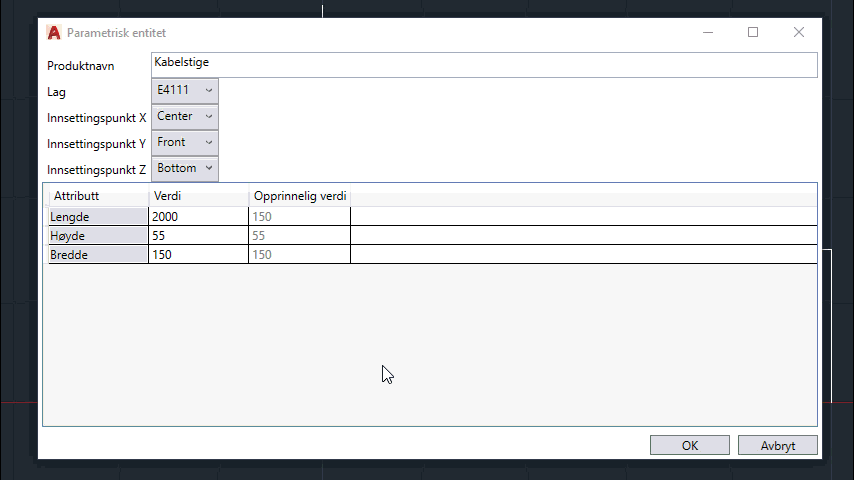

I ELI PRO 2022 kan du nå sette ut føringsveien langs en konstruksjonslinje (polylinje).

Armaturskinner, brystningskanal, kabelbroer, kabelstiger og strømskinner har denne muligheten.

Du kan velge om innsetningspunktet skal være:

Høyre, venstre eller senter
Topp, bunn eller senter

Polylinja blir da konstruksjonslinja til føringsveien og flyttes til laget Hjelp. Høyden til føringsveien hentes fra "Elevation" fra polylinja. Etterpå kan man justere konstruksjonslinja og føringsveien vil oppdatere seg. Føringsveien kan vises i 2D og 3D.

Fordelinger

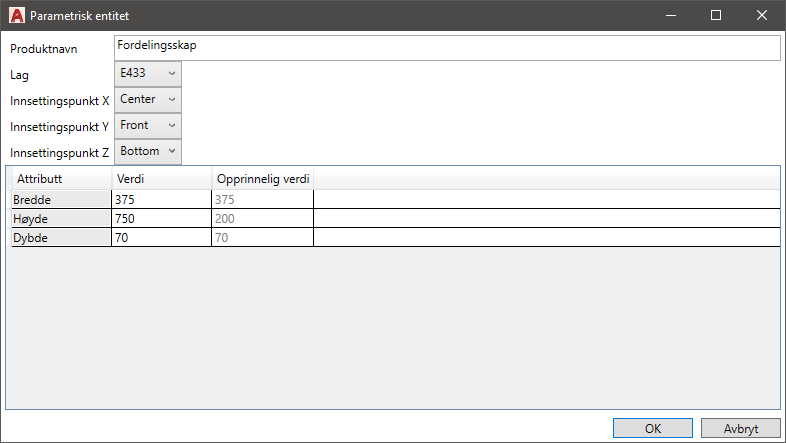

Du starter opp parametriske fordelinger med knappen "Egendefinert Fordelingsskap" i paletten.

Her kan du i detalj spesifisere hvordan du ønsker den parametriske entiteten satt inn.

Produktnavnet
Laget
Innsettingspunkt
Størrelsen med bredde, høyde og dybde

Innsettingspunktet består av:

Venstre, senter eller høyre
Topp, senter eller bunn
Front, senter eller bak

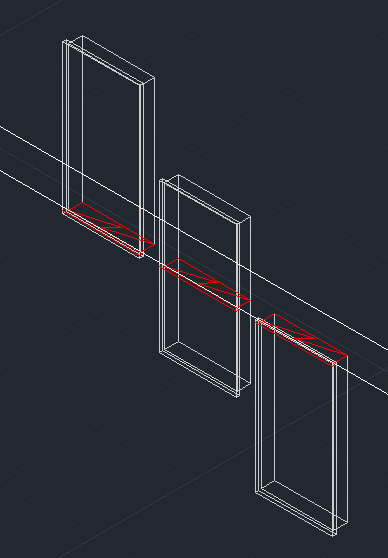

Eksempel på innsettingspunkt bunn, senter og topp.

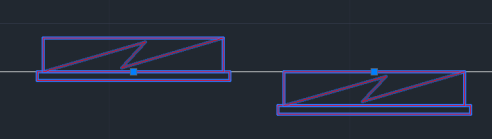

Eksempel på innsettingspunkt front og bak.

Nummerering i ELI LT

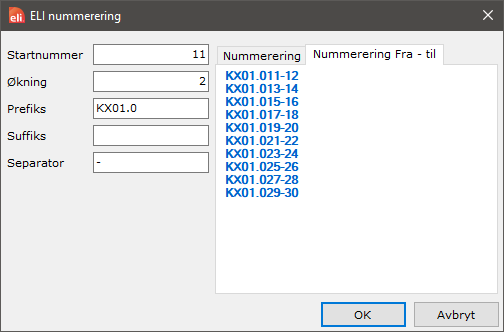

ELI LT har fått funksjon for å nummerere attributter. Her kan vi velge oppsett for nummerering og nummerering med fra-til.

ELI for BricsCAD

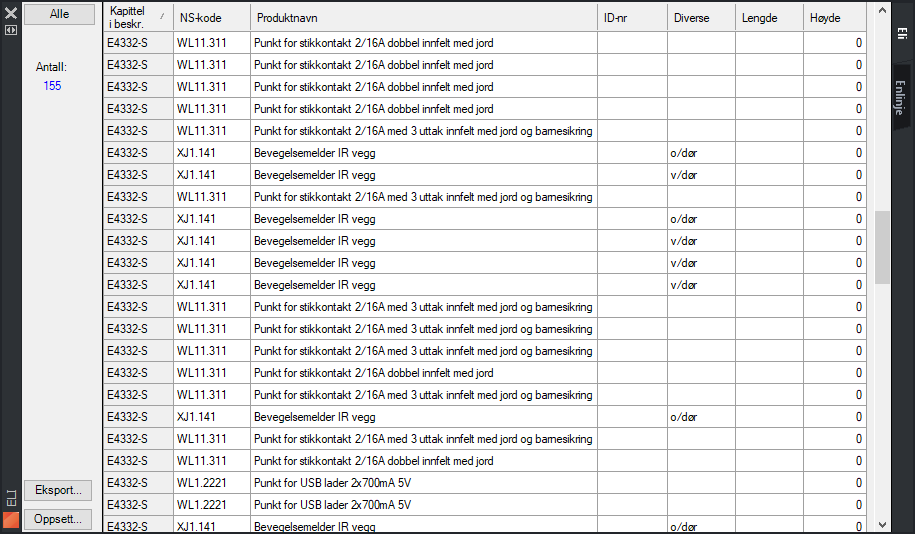

Mengderutingen i BricsCAD er nå lik rutingen i ELI PRO.

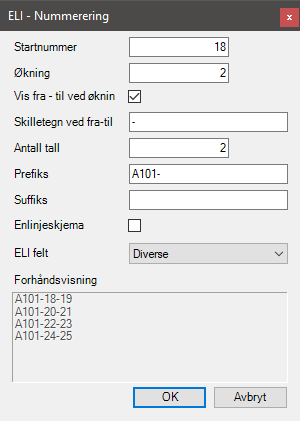

Rutine for nummereringen av attributter.

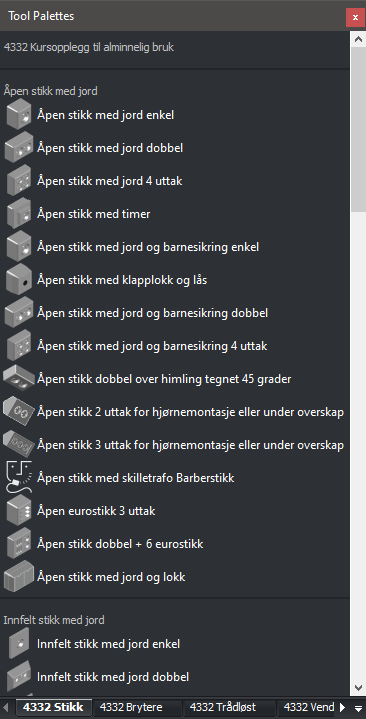

Toolpaletten til BricsCAD støtter nå separator og tekst.

Nye symboler i ELI

443 Lede og markeringslys

Ledelys korridor

Standard effekt, høy effekt og ekstra høy effekt

Ledelys rundtstrålende

Standard effekt, høy effekt og ekstra høy effekt

Kapsling ledelys

Markeringslys med kryss N20X og N40X

Pil venstre

Pil høyre

Pil ned

Pil opp

Kapsling til N20

Laget for dekningsområdene for lede og markeringslys er blitt flyttet fra Hjelp til laget: E443-Dekning

521 Datakommunikasjon

Mediekonvverter -F/K (Fiber til data/strøm)

542 Brannalarmanlegg

Leget for dekningsområdet for brannmeldere og røykdetektorer har blitt flyttet fra Hjelp-laget til lagene: E5423-Dekning og E5423-Dekning-manuell.

Brannmelder røykdetektor CO, optisk og varme
