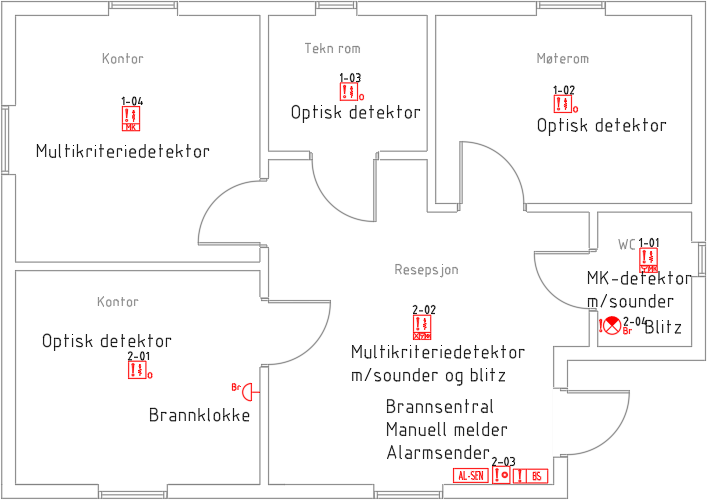

Eksempel på tegningen av brammalarm:
1 stk - Alarmsender
1 stk - Brannalarmsentral
1 stk - Alarmklokke brann
1 stk - Alarmlampe brann blitz
1 stk - Brannmelder manuell
1 stk - Brannmelder røykdetektor multikriterie
1 stk - Brannmelder røykdetektor multikriterie med summer
1 stk - Brannmelder røykdetektor multikriterie med summer og blitz
3 stk - Brannmelder røykdetektor optisk
Dekningsområde

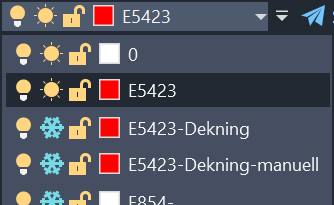

Dekningsområdet for røykdetektorer og manuelle meldere er beskrevet i «NS 3960. Brannalarmanlegg – Prosjektering, installasjon, drift og vedlikehold». Det er mulig å velge å vise eller skjule visningen av dekningsområdene. Dette gjøres i lagstrukturen:

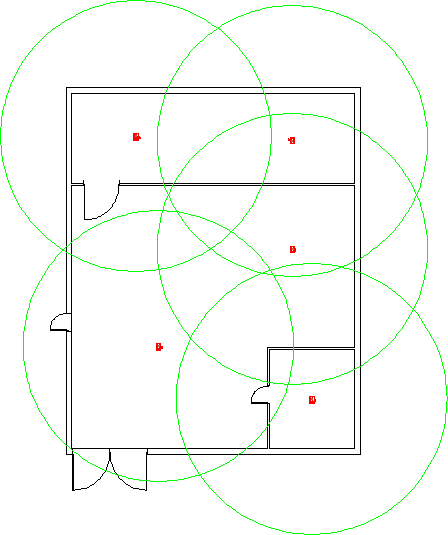

Brannmeldere har følgende dekningsområder.
- Varmedetektor - 20 m2 / 3,5 m radius
-
Andre brannmeldere - 80 m2 / 7,5 m radius
Takhøyder over 6 m - 100 m2 / 9 m radius -
Manuelle brannmelder - 30 m radius
NB! Husk maks gangavstand er 30 m
Dekningsområdene kan justere ved å endre radiusen på brannmelderen. Dette kan være aktuelt ved takhøyder over 6 meter.
